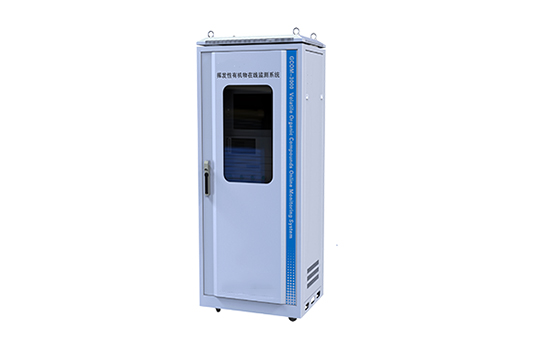

揮發性有機物在線監測系統
系統介紹
本公司的揮發性有機物煙氣排放連續監測系統采用先進的全程伴熱預處理技術+在線色譜技術+火焰離子檢測法（FID），主要應用于各種工業污染源排放有機物的實時監測，本系列在線氣相色譜分析儀采用國際先進技術，具有性能穩定可靠，自動化程度高，檢測范圍寬等特點，能夠測量VOCs、總烴（THC）、非甲烷總烴（NMHC）、苯及苯系物等多種揮發性有機物在線監測所需的相關參數，對VOCs的濃度和排放率進行連續、實時地跟蹤監控，并將所有的監測參數傳輸至工控機軟件和用戶DCS系統，可通過數采儀與環保部門的數據系統通訊。系統設備放置在分析小屋內，操作和維護方便，具有現場數據實時傳送、遠程故障診斷等功能，實現了工作現場的無人值守。整套系統結構簡單，模塊化設計，穩定性強，運行成本低。
執行標準
GB-12519-2010 分析儀器通用技術條件
ISA S5.1 儀表符號和標志
GB 50093-2013 自動化儀表工程施工及質量驗收規范
GB 3095-2012 環境空氣質量標準
GB/T16157-1996 固定污染源排氣中顆粒物測定與氣態污染物采樣方法
GB50093-2013 自動化儀表工程施工及質量驗收規范
GB16297-1996 大氣污染物綜合排放標準
HJ 38-2017 固定污染源廢氣 總烴、甲烷和非甲烷總烴的測定 氣相色譜法
HJ 75-2017 固定污染源煙氣（SO2、NOX、顆粒物）排放連續監測技術規范
HJ 76-2017 固定污染源煙氣（SO2、NOx、顆粒物）排放連續監測系統技術要求及檢測方法
HJ 212-2017 污染物在線監控（監測）系統數據傳輸標準
HJ/T 352—2007 環境污染源自動監控信息傳輸、交換技術規范（試行）
HJ/T 47—1999 煙氣采樣器技術條件
HJ/T 48—1999 煙塵采樣器技術條件
GB/T 15464-1995 儀器儀表包裝通用技術條件
GB/T 191-2008 包裝儲運圖示標志
HJ 1013-2018 固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法
技術參數
測量范圍 非甲烷總烴0～1000μmol/mol（量程可定制）
苯系物0~10μmol/mol（量程可定制）
方法原理 GC-FID檢測技術
基線噪聲 ≤0.5pA
基線漂移 ≤5pA（30min）
檢測限 非甲烷總烴0.05μmol/mol；苯系物0.1μmol/mol
定性重復性 RSD7≤1.0%
定量重復性 RSD7≤2.0%
量程漂移 ≤3.0%（4h）
柱箱溫度穩定性 ≤0.5%
測量周期 非甲烷總烴≤2min；苯系物≤6min
氣路輸入/輸出接口 1/8〞不銹鋼卡套螺紋接頭；φ6mm不銹鋼卡套螺紋接頭
樣氣輸入流量 100mL/min
氫氣輸入?yún)?shù) H2，≥99.999%，（0.30 ±0.01）MPa
空氣輸入?yún)?shù) 除烴空氣，烴含量≤0.4mg/m3，（0.30±0.01）MPa
載氣輸入?yún)?shù) N2，≥99.999%，（0.30±0.01）MPa
輔助氣輸入?yún)?shù) 無油壓縮空氣 0.45MPa～0.6MPa
顯 示 觸控液晶屏
供 電 AC220V，50Hz~60Hz
功 率 900W（Max）
重 量 24kg
尺 寸 482mm（W）×221mm（H）×559mm（D）
載氣和樣氣流量控制 MFC控制或者機械調節，電子反饋
通訊輸出 10/100M以太網口，RS232
通訊協議 Modbus-RTU，HJ 212或地方協議
系統特點
采用全程熱法設計，有效減少樣本損失，保證數據的準確可靠，根據VOCs治理工藝情況，可靈活設置伴熱溫度（120-180℃）
預處理方法符合美國EPA和國內有機廢氣測定標準，方法可靠性高
系統采用多級精密過濾（＜0.5μm），適用于高溫、高濕、高濃度、高粉塵等苛刻工況條件
采樣管線采用PTFE或弱吸附材質，減少采樣管路吸附對樣品造成的損失，帶有自清潔功能，可有效對樣品中的顆粒物等雜質進行反吹清洗，避免堵塞管路
采用國際公認的VOCs檢測標準方法氣相色譜/火焰離子化檢測法（GC+FID）
FID檢測器具有自動點火和溫度判斷功能，F(xiàn)ID火焰熄滅后自動關閉氫氣和空氣流量，保證系統使用安全
優異的溫度控制系統，大幅度提高分析精度，自動校準功能，可實現自定義周期性自動校準
支持一套系統對多個工藝點巡檢式監測，具有常規、正壓防爆等多種設計，滿足不同客戶的監測需求
實現模塊化設計，可根據客戶需求增加功能模塊，擁有多種數據接口，可以滿足不同客戶對監控數據上傳的需求
產品內容符合國家相關標準要求，因產品更新或有圖片與實機不符，請以實機為準,本內容僅供參考。
